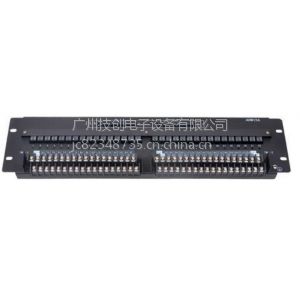

SARM1***横河端子板
广州技创电子设备有限公司大量现货供应——联系人：陈小姐
电话：020-82348735/13710288985，传真：020-82348703
产品特性：
32路继电器隔离输入端子板
配用DCS模块：ADV151 配套电缆：AKB331
ADV161 配套电缆：AKB337
作用形式：机械式继电器隔离输入
内部连接形式：IDC座 50P 两组 可单一或冗余输出
输入信号：ON：≤150Ω；OFF：≥200KΩ
现场连接形式：M3螺钉带透明盖板端子块四组，端子板可整体拨插
内部电源供电：24VDC 0.32A，带LED指示和过流、过压、反接保护
现场电源供电：双路（每16点为一路）24VDC，每路0.3A，带LED指示和过流、过压、反接保护
回路指示：LED动作指示
绝缘电阻：最小10MΩ（500VDC）
环境温度和湿度：0~50℃，10-90%RH
尺寸：482mm*111mm
重量：1.4Kg
产品特点：
类 别 | 横河 型号 | 型号 | DCS卡件 | 配套电缆 |
模拟输入输出板 | AEA4D | XAEA4D | AAI13***AI83***AP135 | KS1 |
AAI141 AAI841AAI143AAI543AAB841 | KS1 | |||
AAV141AAV142AAV144AAV542AAV544 | KS1 | |||
TC（热电偶）输入板 | AET4D | XAET4D | AAT145 | KS1 |
RTD（热电阻）输入板 | MRT | XMRT | AAR145 | KS8 |
RTD冗余（热电阻）输入 | AER4D | XAER4D | AAR145 | AKB335 |
数字输入输出端子板 | AED5D | XAED5D | ADV151ADV551 | AKB331 |
ADV161ADV561 | AKB337 | |||
继电器输入端子板 | ARM1*** | XARM1*** | ADV151 | AKB331 |
ADV161 | AKB337 | |||
继电器输出端子板 | ARM55W | XARM55W | ADV551 ADV561 | AKB331 AKB337 |
ARM55C | XARM55C |
| ARM1*** | |||||
| PIN NO | SIGNAL | TERMINAL | PIN NO | SIGNAL | TERMINAL |
| 50 | IN1 | 1A | 49 | IN17 | 17A |
| 48 | IN2 | 2A | 47 | IN18 | 18A |
| 46 | IN3 | 3A | 45 | IN19 | 19A |
| 44 | IN4 | 4A | 43 | IN20 | 20A |
| 42 | IN5 | *** | 41 | IN21 | 21A |
| 40 | IN6 | 6A | 39 | IN22 | 22A |
| 38 | IN7 | 7A | 37 | IN23 | 23A |
| 36 | IN8 | 8A | 35 | IN24 | 24A |
| 34 | IN9 | 9A | 33 | IN25 | 2*** |
| 32 | IN10 | 10A | 31 | IN26 | 26A |
| 30 | IN11 | 11A | 29 | IN27 | 27A |
| 28 | IN12 | 12A | 27 | IN28 | 28A |
| 26 | IN13 | 13A | 25 | IN29 | 29A |
| 24 | IN14 | 14A | 23 | IN30 | 30A |
| 22 | IN15 | 1*** | 21 | IN31 | 31A |
| 20 | IN16 | 16A | 19 | IN32 | 32A |
| 18 | COM1-16 | 17 | COM17-32 | ||
| 16 | COM1-16 | 15 | COM17-32 | ||
| 14 | COM1-16 | 13 | COM17-32 | ||
| 12 | COM1-16 | 11 | COM17-32 | ||
| 10 | - | 9 | - | ||
| 8 | - | 7 | - | ||
| 6 | - | 5 | - | ||
| 4 | - | 3 | - | ||
| 2 | CBSE | 1 | CBSE | ||
