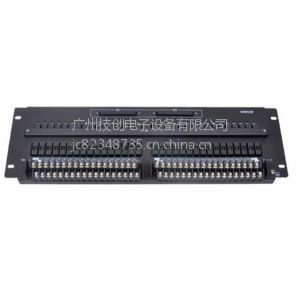

SARM55W横河端子板
广州技创电子设备有限公司大量现货供应——联系人：陈小姐
电话：020-82348735/13710288985，传真：020-82348703
产品特性：
32路继电器隔离输出端子板
配用DCS模块：ADV551 配套电缆：AKB331
ADV561 配套电缆：AKB337
作用形式：机械式继电器隔离 有源输出
内部连接形式：IDC座 50P 两组 可单一或冗余输出
现场连接形式：M3螺钉带透明盖板端子块四组，端子板可整体拨插
负载：250VAC：0.6A每路 30VDC：0.6A每路
最小负载：5V，10mA
内部电源供电：24VDC 0.6***，带LED指示和过流、过压、反接保护
现场电源供电：双路（每16点为一路）带LED指示
30VDC，每路9.6A 125VDC，
每路1.6A 250VAC，每路9.6A
回路指示：LED动作指示和保险熔断报警指示
绝缘电阻：最小10MΩ（500VDC）
环境温度和湿度：0~50℃，10-90%RH
尺寸：482mm*145mm
重量：1.6Kg
| ARM55W | |||||
| PIN NO | SIGNAL | TERMINAL | PIN NO | SIGNAL | TERMINAL |
| 50 | OUT1 | 1A/B | 49 | OUT17 | 17A/B |
| 48 | OUT2 | 2A/B | 47 | OUT18 | 18A/B |
| 46 | OUT3 | 3A/B | 45 | OUT19 | 19A/B |
| 44 | OUT4 | 4A/B | 43 | OUT20 | 20A/B |
| 42 | OUT5 | ***/B | 41 | OUT21 | 21A/B |
| 40 | OUT6 | 6A/B | 39 | OUT22 | 22A/B |
| 38 | OUT7 | 7A/B | 37 | OUT23 | 23A/B |
| 36 | OUT8 | 8A/B | 35 | OUT24 | 24A/B |
| 34 | OUT9 | 9A/B | 33 | OUT25 | 2***/B |
| 32 | OUT10 | 10A/B | 31 | OUT26 | 26A/B |
| 30 | OUT11 | 11A/B | 29 | OUT27 | 27A/B |
| 28 | OUT12 | 12A/B | 27 | OUT28 | 28A/B |
| 26 | OUT13 | 13A/B | 25 | OUT29 | 29A/B |
| 24 | OUT14 | 14A/B | 23 | OUT30 | 30A/B |
| 22 | OUT15 | 1***/B | 21 | OUT31 | 31A/B |
| 20 | OUT16 | 16A/B | 19 | OUT32 | 32A/B |
| 18 | COM1-16 | 17 | COM17-32 | ||
| 16 | COM1-16 | 15 | COM17-32 | ||
| 14 | COM1-16 | 13 | COM17-32 | ||
| 12 | COM1-16 | 11 | COM17-32 | ||
| 10 | 24VDC | 9 | 24VDC | ||
| 8 | 24VDC | 7 | 24VDC | ||
| 6 | - | 5 | - | ||
| 4 | - | 3 | - | ||
| 2 | CBSE | 1 | CBSE | ||
产品特点：
类 别 | 横河 型号 | 型号 | DCS卡件 | 配套电缆 |
模拟输入输出板 | AEA4D | XAEA4D | AAI13***AI83***AP135 | KS1 |
AAI141 AAI841AAI143AAI543AAB841 | KS1 | |||
AAV141AAV142AAV144AAV542AAV544 | KS1 | |||
TC（热电偶）输入板 | AET4D | XAET4D | AAT145 | KS1 |
RTD（热电阻）输入板 | MRT | XMRT | AAR145 | KS8 |
RTD冗余（热电阻）输入 | AER4D | XAER4D | AAR145 | AKB335 |
数字输入输出端子板 | AED5D | XAED5D | ADV151ADV551 | AKB331 |
ADV161ADV561 | AKB337 | |||
继电器输入端子板 | ARM1*** | XARM1*** | ADV151 | AKB331 |
ADV161 | AKB337 | |||
继电器输出端子板 | ARM55W | XARM55W | ADV551 ADV561 | AKB331 AKB337 |
ARM55C | XARM55C |
