| 品牌：横河 | 型号：SAED5D横河端子板 | 应用范围：电缆 |
| 接口类型：其他 | 加工定制：是 |

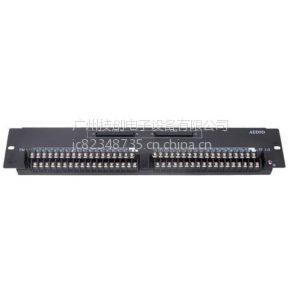

SAED5D横河端子板
广州技创电子设备有限公司大量现货供应——联系人：陈小姐
电话：020-82348735/13710288985，传真：020-82348703
产品特性：
32路数字输入输出端子板
配用DCS模块：ADV151/ADV551 配套电缆：AKB331
ADV161/ADV561 配套电缆：AKB337
作用形式：数字信号直连输入输出
内部连接形式：IDC座 50P 两组 可单一或冗余输入输出
现场连接形式：M3.5螺钉带透明盖板端子块四组，端子块可整体拨插
电源供电：24VDC 3.2A，带LED指示和过流、过压、反接保护
绝缘电阻：最小10MΩ（500VDC）
环境温度和湿度：0~50℃，10~90%RH
尺寸：482mm*83mm
重量：1.0kg
| AED5D | |||||
| PIN NO | SIGNAL | TERMINAL | PIN NO | SIGNAL | TERMINAL |
| 50 | IN/OUT1 | 1A | 49 | IN/OUT17 | 17A |
| 48 | IN/OUT2 | 2A | 47 | IN/OUT18 | 18A |
| 46 | IN/OUT3 | 3A | 45 | IN/OUT19 | 19A |
| 44 | IN/OUT4 | 4A | 43 | IN/OUT20 | 20A |
| 42 | IN/OUT5 | *** | 41 | IN/OUT21 | 21A |
| 40 | IN/OUT6 | 6A | 39 | IN/OUT22 | 22A |
| 38 | IN/OUT7 | 7A | 37 | IN/OUT23 | 23A |
| 36 | IN/OUT8 | 8A | 35 | IN/OUT24 | 24A |
| 34 | IN/OUT9 | 9A | 33 | IN/OUT25 | 2*** |
| 32 | IN/OUT10 | 10A | 31 | IN/OUT26 | 26A |
| 30 | IN/OUT11 | 11A | 29 | IN/OUT27 | 27A |
| 28 | IN/OUT12 | 12A | 27 | IN/OUT28 | 28A |
| 26 | IN/OUT13 | 13A | 25 | IN/OUT29 | 29A |
| 24 | IN/OUT14 | 14A | 23 | IN/OUT30 | 30A |
| 22 | IN/OUT15 | 1*** | 21 | IN/OUT31 | 31A |
| 20 | IN/OUT16 | 16A | 19 | IN/OUT32 | 32A |
| 18 | COM1-16 | 17 | COM17-32 | ||
| 16 | COM1-16 | 15 | COM17-32 | ||
| 14 | COM1-16 | 13 | COM17-32 | ||
| 12 | COM1-16 | 11 | COM17-32 | ||
| 10 | 24VDC | 9 | 24VDC | ||
| 8 | 24VDC | 7 | 24VDC | ||
| 6 | - | 5 | - | ||
| 4 | - | 3 | - | ||
| 2 | CBSE | 1 | CBSE | ||
产品特点：
类 别 | 横河 型号 | 型号 | DCS卡件 | 配套电缆 |
模拟输入输出板 | AEA4D | XAEA4D | AAI13***AI83***AP135 | KS1 |
AAI141 AAI841AAI143AAI543AAB841 | KS1 | |||
AAV141AAV142AAV144AAV542AAV544 | KS1 | |||
TC（热电偶）输入板 | AET4D | XAET4D | AAT145 | KS1 |
RTD（热电阻）输入板 | MRT | XMRT | AAR145 | KS8 |
RTD冗余（热电阻）输入 | AER4D | XAER4D | AAR145 | AKB335 |
数字输入输出端子板 | AED5D | XAED5D | ADV151ADV551 | AKB331 |
ADV161ADV561 | AKB337 | |||
继电器输入端子板 | ARM1*** | XARM1*** | ADV151 | AKB331 |
ADV161 | AKB337 | |||
继电器输出端子板 | ARM55W | XARM55W | ADV551 ADV561 | AKB331 AKB337 |
ARM55C | XARM55C |
