| 种类：端子排/接线排(条) | 品牌：横河 | 型号：MRT横河端子板 |
| 应用范围：电缆 | 接口类型：其他 | 加工定制：是 |

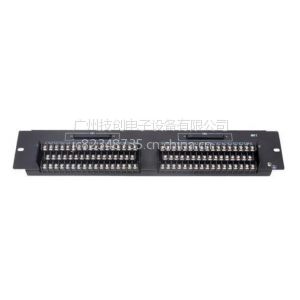

SMRT横河端子板
广州技创电子设备有限公司大量现货供应——联系人：陈小姐
电话：020-82348735/13710288985，传真：020-82348703
产品特性介绍：
MRT:32路RTD（热电阻）输入端子板
AER4D:16路RTD（热电阻）冗余输入端子板
配用DCS模块：AAR145 MRT配套电缆：KS8/AER4D配套电缆：AKB335
作用形式：电阻信号直连输入
内部连接形式：IDC座 50P 两组 AER4D:16路冗余输出MRT:32路单一输出
现场连接形式：M3螺钉带透明盖板端子块四组，端子板可整体拨插
绝缘电阻：最小10MΩ（500VDC）
环境温度和湿度：0~50℃，10-90%RH
尺寸：482mm*83mm
重量：1.0Kg
| MRT（不冗余）AER4D（冗余） | |||||
| PIN NO | SIGNAL | TERMINAL | PIN NO | SIGNAL | TERMINAL |
| 50 | INIA | 1A | 49 | IN1B | 1B |
| 48 | INIC | 1C | 47 | IN2A | 2A |
| 46 | IN2B | 2B | 45 | IN2C | 2C |
| 44 | IN3A | 3A | 43 | IN3B | 3B |
| 42 | IN3C | 3C | 41 | IN4A | 4A |
| 40 | IN4B | 4B | 39 | IN4C | 4C |
| 38 | IN*** | *** | 37 | IN5B | 5B |
| 36 | IN5C | 5C | 35 | IN6A | 6A |
| 34 | IN6B | 6B | 33 | IN6C | 6C |
| 32 | IN7A | 7A | 31 | IN7B | 7B |
| 30 | IN7C | 7C | 29 | IN8A | 8A |
| 28 | IN8B | 8B | 27 | IN8C | 8C |
| 26 | IN9A | 9A | 25 | IN9B | 9B |
| 24 | IN9C | 9C | 23 | IN10A | 10A |
| 22 | IN10B | 10B | 21 | IN10C | 10C |
| 20 | IN11A | 11A | 19 | IN11B | 11B |
| 18 | IN11C | 11C | 17 | IN12A | 12A |
| 16 | IN12B | 12B | 15 | IN12C | 12C |
| 14 | IN13A | 13A | 13 | IN13B | 13B |
| 12 | IN13C | 13C | 11 | IN14A | 14A |
| 10 | IN14B | 14B | 9 | IN14C | 14C |
| 8 | IN1*** | 1*** | 7 | IN15B | 15B |
| 6 | IN15C | 15C | 5 | IN16A | 16A |
| 4 | IN16B | 16B | 3 | IN16C | 16C |
| 2 | CBSE | 1 | CBSE | ||
产品特点：
类 别 | 横河 型号 | 型号 | DCS卡件 | 配套电缆 |
模拟输入输出板 | AEA4D | XAEA4D | AAI13***AI83***AP135 | KS1 |
AAI141 AAI841AAI143AAI543AAB841 | KS1 | |||
AAV141AAV142AAV144AAV542AAV544 | KS1 | |||
TC（热电偶）输入板 | AET4D | XAET4D | AAT145 | KS1 |
RTD（热电阻）输入板 | MRT | XMRT | AAR145 | KS8 |
RTD冗余（热电阻）输入 | AER4D | XAER4D | AAR145 | AKB335 |
数字输入输出端子板 | AED5D | XAED5D | ADV151ADV551 | AKB331 |
ADV161ADV561 | AKB337 | |||
继电器输入端子板 | ARM1*** | XARM1*** | ADV151 | AKB331 |
ADV161 | AKB337 | |||
继电器输出端子板 | ARM55W | XARM55W | ADV551 ADV561 | AKB331 AKB337 |
ARM55C | XARM55C |
